Exemplo Posicionador Temporizado
|
|
Temporizador T-1604 Exemplo Posicionador Temporizado |

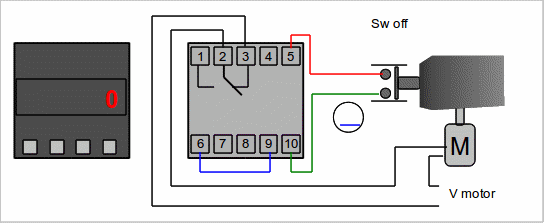

 Na figura acima, foi usado um interruptor mecânico, como exemplo, o mais usual é um trandutor de posição (sensor de proximidade). O mesmo sistema pode ser usado para posicionamento linear com vários transdutores todos levando o sinal aos bornes 9 e 10. |
Exemplo
mostra posicionador multifaces. Ao encontrar a posição, o switch (sw) fecha, parando o motor, fazendo subir tensão nos bornes 9 e 10, abrindo os contatos NA do rele e iniciando a temporização (tempo programado). Ao final da temporização, os contatos NA do rele voltam a fechar, ligando o motor. O switch (sw) abre, fazendo a tensão entre os bornes 9 e 10 cair a zero. Ao encontrar nova posição, o switch (sw) fecha, fazendo subir a tensão nos bornes 9 e 10. Os contatos NA do rele abrem, parando o motor, iniciando a temporização. O processo continua. Configuração para esse exemplo: Base de tempo em segundos. TEMPO1 = 5 Config.T = 0 Config.E = 3 (temporizador com retardo + partida ao energizar) Ciclos = 0 O mesmo processo pode ser usado para encher garrafas de forma semiautomática. O tempo parado é o de enchimento. Baixe o manual na homepage do modelo T-1604 para mais informações. |
