O modelo T-1600 foi desenhado para ser um
aparelho com várias aplicações, preço
baixo, alta performance precisão e exatidão
suficiente para maioria de aplicações, mesmo em
laboratório. Possui 2 tipos de gabinetes: Frente de painel
42x42x95mm e trilho din 35mm.
Pode ser aplicado em
irrigação, hidroponia pulverizadores de ambiente
para controle de umidade ou aroma, dosadores, acionamento
cíclico de ventiladores, exaustores, controle de fornos
industriais com sinalização de término de
processo com tempo programável, tratamento de água
potável, piscinas, etc
Este aparelho pode ser
programado desde 1 segundo até 100 horas. Possui uma saída
a rele com contatos NA e NF (spdt).
Pode-se programar o Tempo
de acionamento do contato NA, de 1 s até 100 horas e o
tempo de abertura do contato NA de 1 segundo até 100
horas. Este pode ficar ciclando infinitamente ou ser programado
para executar desde 1 ciclo até 99 ciclos. Ao final da
quantidade de ciclos programado pára aguardando nova
partida manual.
Com “Co=0 ou oo”cicla
infinitamente. Com “Co=5” Liga e desliga pelo tempo
programado repetindo por 5 vezes e pára aguardando nova
partida. Com “Co=1”se comporta como um simples
temporizador.
Pode ser interrompido a qualquer momento pela
tecla do frontal.
Durante a falha de energia da linha, ao
retornar, a energia, continua a decontagem de tempo de onde
ocorreu a falha.
Pode ser configurado para partir contando
tempo com o contato NA aberto ou fechado.
Exemplo 1: Ao
iniciarmos um processo, o T-1600 inicia a contagem, por exemplo
20m17seg, com o contato NA aberto. Ao final desse tempo fecha o
contato NA abrindo um solenóide por 3 segundos e repete
esse ciclo continuamente.
Exemplo 2 : Ventilação
ligada por 1h23m11s, desligada por 30m ligando e desligando
continuamente.
Exemplo 3 : Exaustão acionada por 30
segundos, contator acionado pelo contato NA. Insuflação
acionada por 45 segundos, contator no contato NF.
Para ciclo
infinito não haverá problema. Mas para manutenção
será necessário desligar a linha que alimenta os
ventiladores, pois o contato NF permancerá fechado quando
o temporizador for desligado da linha. O modelo T-1620 é
uma solução por ter 2 reles de saída.
Exemplo 4 : Um transdutor de temperatura aciona
um rele que alimenta o T-1600. Ao ser energizado parte. Quando o
rele do transdutor abrir, pára a ciclagem do
temporizador.

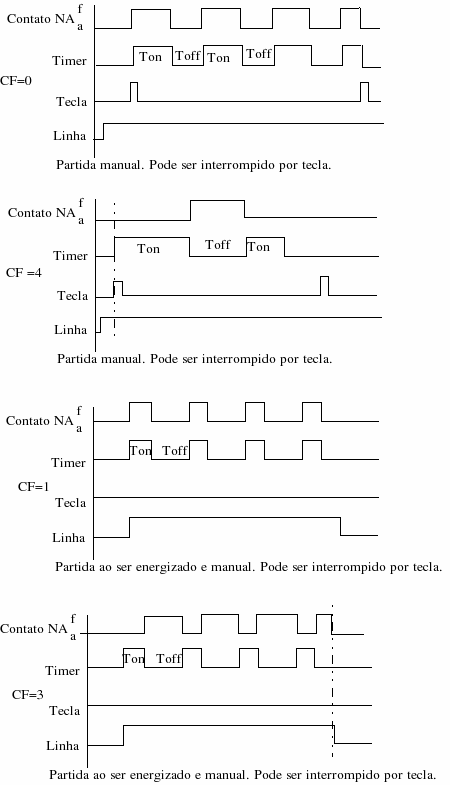

Ton e Toff – Tempo programado pelo
usuário
Linha – Alimentação de
entrada no aparelho.
Tecla- Acionamento da tecla inc no
frontal.
Contato NA- Estado do rele spdt relativo ao contato
normalmente aberto (na) a = aberto, f= fechado.
Exemplo de simples aplicação:
O
modo 4 pode ser usado para decontar tempo, não fechando o
contato NA, assim que a alimentação do forno for
ligada. Ao final desse tempo, o contato NA fecha pelo tempo
programado, sinalizando por esse tempo de desligando o alarme
automaticamente, caso este não seja desligado manualmente.
Ao se usar o modo 0, a partida será somente manual, através da tecla do frontal do aparelho.
Para aplicação em hidroponia, podemos
usar o modo 1 (um). Desta forma se programarmos o tempo de
circulação de água (rele NA fechado) o menor
tempo necessário, mais econômico possível e
programar o tempo desligado maior possível, obteremos
máxima economia de energia elétrica e outros
benefícios.
Estando no modo zero, ao retornar a energia
da linha, após falha da mesma, o T-1600 reassume o
trabalho do ponto em que parou.
Para aplicações que necessite de
sinal externo usar o modelo T-1610.
Figura
2 - Aplicação modelo trilho din 35mm
Observar
que o rele é eletricamente isolado podendo atuar dentro de
outro aparelho, como interruptor, ou aplicar valores de voltagem
diferente da alimentação do aparelho, nos contatos
do rele.
Figura
2 Bornes gabinete frente de painel.
Este modelo apresenta decontagem (count down)
no display. A decontagem inicia-se pelo maior inteiro programado,
por exemplo, horas, depois minutos e finalmente apresenta os
segundos.
Pode ser programado para somente horas(99), somente
minutos(59) , somente segundos (59) ou conjugado, horas minutos e
segundos(99h99m59s).
Ex: 130min = 2h10m.
Opcionalmente
escala em dias, programável desde 1 dia até 99 dias
contato Na fechado e desde 1 dia até 99 dias, contato NA
aberto. Por exemplo 7 dias acionando uma máquina e outros
15 dias acionando outra máquina.
Notar que quando
desligado, sem energia elétrca atuando na alimentação
do aparelho, o contato NF estará sempre fechado. Para
desligamento completo, usando 2 máquinas, ver modelo
T-1620 com 2 reles de saída.
