T-1403 aplicação e programação

Para ser aplicado em sinais de escolas, fábricas, comércio, academias, processos industriais, etc.

Selecione um ítem:

instalação do controlador T-1403
Modo Trabalho (operação)
Configuração dos parâmetros

Instalação controlador

T-1403 trilho din

instalação nas antigas versões

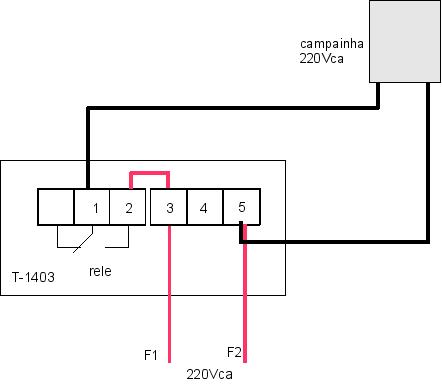

Esquema de instalação para versões abaixo de 2.6 (aparelhos antigos antes de Outubro de 2006)

Instalação, por exemplo, em uma sirene ou campainha já instalada.

O aparelho é alimentado pela voltagem indicada no mesmo através dos  bornes 4 e 5 para 127Vca e 3 e 5 para 220Vca, para versões acima de 2.6. Nos modelos antigos, com 5 bornes, somente uma tensão, a indicada no aparelho nos bornes 3 e 4. Veja no manua que acompanha o aparelho.
Os bornes 1 e 2 são ligados ao interruptor da instalação já existente. Desta forma pode-se usar o interruptor para acionar a carga fora dos horários programados.
VOLTAR

Modo de trabalho

O aparelho entra em funcionamento quando no “modo de trabalho”. Neste modo aparecerá o código “d d” no display quando a carga estiver desligada, ao atingir um horário programado, fechará os contatos NA do rele, bornes 2 e 3 e acionará a carga pelo tempo programado em segundos . Neste momento o display passa para "LL".

VOLTAR

Modo Configuração Parâmetros

Dispomos de 3 tabelas que juntas possibilitam programar até 40 horários (hora local) com mais 40 temporização distintas, de 1 a 99 segundos, associada a cada um desses horários.

A tabela P1 pode ser programada até 20 horários, a tabela P2 até 10 horários e a tabela P3 até 10 horários por dia.
Cada tabela, tem associado um programa dos dias da semana para os quais ela estará habilitada (ligada) ou desabilitada(desligada). Em outras palavras, os dias da semana habilitados / desabilitados para a tabela P1 não tem relação com as demais tabelas.

Podemos usar a tabela P1 para atuar de segunda a quinta-feira, usar a tabela P2 para horários diferentes das outras tabelas, para sexta-feira somente e ainda usar a tabela P3 para atuar em horários complementares somente na terça-feira e na quinta-feira, por exemplo, ou outra combinação qualquer.
Se todas as 3 tabelas estiverem acionadas para os mesmos dias da semana, ou todos os dias, neste caso temos um máximo de 40 horários distintos por dia.
Este método de programação atende a maioria dos casos usuais, não atenderá a uma necessidade de ter para cada dia da semana horários diferentes, ou seja, para domingo um grupo de horários, segunda outro grupo diferente de domingo, diferente de terça, quarta, quinta, sexta, sábado, pois não há memória suficiente para tal.

Para cada tabela temos um conjunto de dias da semana que habilitará essa tabela para os dias com as letras "L" (L de ligado).

Sempre que o dia da semana de uma tabela estiver com seu código com a letra “L” (de ligado) neste dia a carga será acionada nos horários programados. Por exemplo, código “2L” segunda-feira os horários programados serão acionados. Outro exemplo, a tabela P2 está com “3d”. Nenhum horário desta tabela será acionado na terça-feira.
Portanto se queremos que uma tabela seja ligada de segunda-feira a sexta-feira devemos ter : “1d; 2L; 3L: 4L; 5L; 6L; 7d:”, no grupo dos dias da semana desta tabela. Para que uma tabela seja acionada somente na quinta-feira: “1d; 2d; 3d; 4d; 5L; 6d; 7d;”, notar que somente a quinta feira "5°" está com "5L" , os demais dias da semana dessa tabela estão com a letra "d" de desligado (ou desabilitado).

Outras informações, veja no manual que acompanha o aparelho.
