Totaliza o tempo trabalhado da carga.. Se este
tempo atingir o valor máximo programado, não
permite o acionamento da carga até que seja atingido o
tempo máximo do período programado. Ao
atingir o tempo do período, reinicializa automaticamente o
tempo permitido de trabalho da carga. Repete esse processo
periodicamente.
Possui um horímetro que acumula o
tempo trabalhado em horas e centésimos de horas, resetável
pelo usuário.
Este horímetro acumula até
100.000 h.
Pode-se programar o tempo máximo
permitido para o trabalho da carga, dentro de um período.
Esse tempo pode ser programado em horas, em minutos ou em
segundos. Ao atingir esse tempo de trabalho, não permite
ligar a carga até que seja atingido o tempo máximo
do período (programado).
Também podemos
programar o período no qual queremos reinicializar,
permitindo novo acionamento da carga até o tempo máximo
permitido.
Nota: o horímetro acumula o valor total
trabalhado não sendo resetado ao atingir o tempo do
período, servindo portanto para controle de custo, tempo
de manutenção ou ainda total de vazão média,
por exemplo.
Reset – O horímetro é
ressetado pelo usuário pelo frontal através de
senha por tempo.
O tempo acumulado de vazão máxima
é ressetado automaticamente quando o temporizador atingir
o tempo programado para o período. Também é
possível esse reset pelo usuário.
Aplicação-
Alguns exemplos de aplicação:
1- Vazão
máxima permitida em um poço por período.
Por
razões quaisquer queremos controlar a vazão máxima
de um poço, por exemplo a cada 24h não ultrapassar
determinado limite de litros, ou seja, 10.000L a cada 24
horas.
Supondo que a bomba nos forneça uma vazão
média de 20L/min e não podemos ultrapassar a
10.000L a cada 24 horas, a bomba não poderá ficar
ligada por mais de 500 minutos.
Ajustamos o tempo máximo
para 500minutos e o tempo de período para 24 horas (ou
1440min).
Podemos então usar a bomba de qualquer forma.
O tempo de trabalho vai sendo totalizado. Quando o total atingir
500minutos de trabalho (10.000 L), a bomba não poderá
mais ser ligada até que o tempo de período atinja
24horas. Ao completar o tempo de período, o total
acumulado no período será resetado, permitindo que
seja bombeado mais 10.000L dentro das próximas 24 horas.
O
registrador do horímetro trabalha de forma independente,
acumulando o total de horas trabalhadas pela carga, não
sendo ressetado ao final de cada período. É
ressetado somente pelo usuário, permitindo que este leia o
total bombeado por mes, dia, ano, etc.
2- Para instalações
que já dispõe de um sistema de controle de nível
e acionamento, pode-se usar o H-1145 como inibidor desse sistema,
dispensando sua entrada de acionamento do rele.
3- Trocar de carga
ao atingir tempo máximo trabalhado, por determinado
período.
Por exemplo, determinada carga não pode
estar ligada por mais de 247segundos (tempo qualquer programável
em horas, minutos ou segundos). Ao atingir esse tempo, queremos
que outra carga seja acionada e ao final de determinado período
programado, volte a acionar ou permitir a primeira carga.
O
total trabalhado pela carga 1 ficará armazenado no
horímetro do H-1145.
Configuração
da Temporização.
Podemos configurar por programa se queremos a
escala de tempo em segundo em minutos ou em horas, tanto para o
setpoint ou para o período.
O acumulado no
registrador independente do horímetro ficará
armazenado em horas e centésimos de horas.
Funcionamento
do modelo H-1145
Gráfico do exemplo de
aplicação1.
Contato NA- Estado do rele spdt
relativo ao contato
normalmente aberto (NA) a = aberto, f=
fechado.
Podemos notar pelo gráfico acima, a sempre
que o sinal externo (comando) fica alto, fecha o contato na do
rele e passa a contar o tempo em que este está fechado. Ao
atingir o set point o contato NA é aberto, inibindo o
acionamento da carga, mesmo com sinal alto na entrada de sinal
externo.
Ao atingir o tempo final do período o valor
parcial acumulado, dentro desse período é
ressetado, permintindo que a carga seja novamente acioanada,
dependendo do sinal externo.
O valor acumulado pelo horímetro
fica armazenado, não é reinicializado ao final do
período, somente poderá ser ressetado pelo usuário.

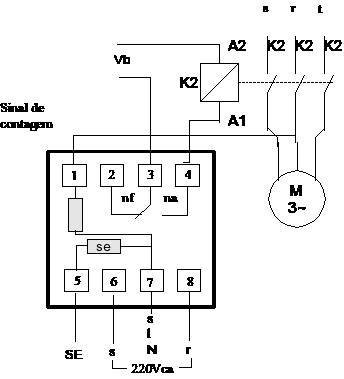

Esquema
elétirco do exemplo de aplicação
1.
Observar que o rele é eletricamente isolado
(contatos secos) podendo atuar dentro de outro aparelho, como
interruptor, ou aplicar valores de voltagem diferente da
alimentação do aparelho, nos contatos do
rele.
Armazenagem dos dados:
O modelo H-1145 não
perde a configuração nem os dados mesmo sem energia
elétrica até por 40 anos. O aparelho não
precisa ser mantido ligado à linha para manter seus dados.
Também não é afetado, os dados, durante
falhas na linha.
