Exemplo Corte Temporizado
| |
Temporizador T-1604 Exemplo Corte Temporizado |
 |
Aplicação
para

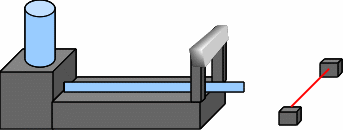

corte com baixo custo, onde a peça a ser cortada não necessita parar o
tracionador (esteira), como alimentos, tubos flexiveis, materiais
moles, etc. Ao interromper o feixe do transdutor óptico, sobe um sinal na entrada, bornes 9 e 10. Os contatos NA do rele fecham, pelo tempo programado, fazendo a faca pneumática descer e cortar. Após o corte, o feixe passa livre e o sinal na entrada volta a zero. |
 |
Na figura
do lado
esquerdo temos as ligações. Se a faca necessitar fechar o rele, como exemplo, por um segundo, basta entrar com o "TEMPO1" = 1. Configuração: Timer Simples. "Config.t" = 0 . "Config .E = 0. "Ciclos" = 0. Se o pulso necessário for menor que um segundo, usar a escala em centésimos de segundos. Neste caso temos: "TEMPO1" = 50. (meio segundo) Configuração: "Config.t" = 1 . (base de tempo em centésimos de segundos). "Config .E = 0. "Ciclos" = 0. |
