O modelo T-1200 foi desenhado para ser um
aparelho com várias aplicações, preço
baixo, alta performance precisão e exatidão
suficiente para maioria de aplicações, mesmo em
laboratório. Possui 2 gabinetes: Frente de painel
42x42x95mm e trilho din 35mm.
Pode ser aplicado em
controle de cofres, temporização de processos
fotográficos e similares (químicos), controle de
paineis de 3 ou mais faces, tempo de centrifugação,
tempo de utilização de máquinas, aparelhos
públicos de TV, Intenet, Telefonia, computadores, nobreak,
energia solar (12Vcc e 24Vcc), fornos em cozimentos industriais,
etc.
O modelo standard possui 5 modos de acionamento,
configurável por programa. Opcionalmente partida externa
(partida por comando remoto).
Modo 0 – fecha contato NA
ao ser energizado
Modo 1 – fecha contato NA por partida
manual.
Modo 2 – contato NA permanece aberto após
ser energizado. Contato NA fecha e permanece após o tempo
programdo.
Modo 3- Partida manual, contato NA permance
aberto, pelo tempo programado. Fecha ao final desse tempo.
Modo
4 – Partida ao energizar, fecha contato NA. Ao subir sinal
externo, abre o contato NA e inicia temporização.
Ao final desta, fecha contato NA novamente.
Este modo é
opcional, necessita de sinal externo.
O processo pode ser
interrompido a qualquer momento, através de tecla no
frontal.
No caso de falha da rede elétrica, reassume a
contagem de tempo, de onde parou, após restabelecimento da
linha.
Tempo
pgm – Tempo programado pelo usuário
Linha –
Alimentação de entrada no apaelho.
Tecla-
Acionamento da tecla inc no frontal.
Contato NA- Estado do
rele spdt relativo ao contato normalmente aberto (na) a = aberto,
f= fechado.
MODO 4 Exemplo de aplicação.
No
modo 4 funciona somente com os modelos com opção
para partida por comando externo. Uma aplicação
típica é para luminosos de propaganda com 3 faces
(ou mais faces).
Pelo gráfico acima, no modo 4, ao ser
alimentado, o contado NA fecha, ligando, por exemplo um motor. Ao
encontrar um contato de posição, um sinal sobe,
através da entrada de sinal externo (se). Ao subir, o
contato NA abre, desligando o motor. Nesse momento inicia a
contagem do tempo programado no temporizador. Ao final desse
tempo, o contato NA fecha novamente até encontrar um novo
contato de posição ficando nesse looping.
É
possível parada por comando manual pelo frontal do
aparelho, para teste e manutenção.
O modo 4
é também aplicável em esteira com contato de
proximidade, ou posição. Neste caso a esteira se
movimenta até encontrar o contato. Pára pelo tempo
programado e torna a se mover até o sinal subir novamente
na entrada de sinal externo, na passagem do próximo
contato, repetindo o ciclo. O tempo de parada (temporização)
pode ser usado para selagem, aplicação de vedação,
enchimento, etc.

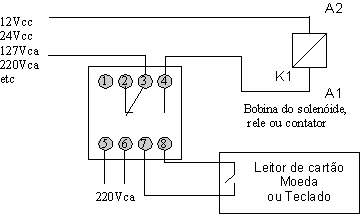

Na figura, abaixo (figura 1), temos um exemplo de aplicação no modelo com opção para comando externo.
Figura1.
Ao
fechar o contato do leitor, fecha o contato 3 e 4 pelo tempo
programado. Após esse tempo está pronto para outro
cliclo.
Na figura 2, abaixo, aplicação para
sinalização usando a configuração
para o modo 3.
Por exemplo, em forno para cozimentos. Ao ser
disparado manualmente, conta o tempo de cozimento.
Ao final
desse tempo acende a lâmpada ou dispara sinal sonoro, até
ser desligado por um clique na tecla incremento.
Exemplo de simples aplicação:
O
modo 2 pode ser usado para partir assim que a alimentação
do forno for ligada. Ao se usar o modo 1, a partida será
manual, através da tecla do frontal do aparelho.
Figura
2 - Aplicação modelo trilho din 35mm
Observar
que o rele é eletricamente isolado podendo atuar dentro de
outro aparelho, como interruptor, ou aplicar valores de voltagem
diferente da alimentação do aparelho, nos contatos
do rele.
Figura
2 Modelo trilho din com comando externo.
Notar que o sinal
externo (se) atua por tensão.
Modelo T-1200ZC para cargas fortemente
capacitivas ou cargas com alta corrente de partida. Suporta 100A
por 1 ciclo da linha em 60Hz. Corrente de regime até 15A @
25*C. Para ser aplicados também em lâmpadas com
filamento. Partida por passagem por zero. Evita desarmes de
disjuntores e prolonga a vida útil da carga.
Este
modelo apresenta decontagem (count down) no display. A decontagem
inicia-se pelo maior inteiro programado, por exemplo, horas,
depois minutos e finalmente apresenta os segundos.
Pode ser
programado para somente horas(99), somente minutos(59) , somente
segundos (59) ou conjugado, horas minutos e
segundos(99h99m59s).
Ex: 130min = 2h10m
MANUAL DE OPERAÇÃO DO MODELO
T-1200
Manual de operação
do modelo T-1200 (.pdf)
